وصف المنتج
حول السد المطاطي:
يُعرف أيضًا باسم سد السد المطاطي ، أو الوابل ، ومطاط السد أو السد المطاطي ، وهو استخدام عالي - قوة هيكل عظمي للألياف الاصطناعية ، مطاط للطلاء الداخلي والخارجي للطبقة الواقية ، تتم معالجتها في الشريط ، ثم ترسيخها على الأرضية كحقيبة سد من شكل مغلق ، عن طريق شحن خطية ماء (الغاز). يمكن أن تتفوق CREST ، ويمكنها ضبط السد اللازم للتحكم في مستوى المياه في المنبع ، من أجل اللعب من أجل الري وتوليد الطاقة والملاحة والفيضانات والجزر وغيرها من الفوائد.
تعبير:
سد المطاط بشكل رئيسي من قبل الجزء المدني من حقيبة السد والرسومات ، وملء مرافق الصرف (GAS) وأنظمة التحكم والمكونات الأخرى.
الميزات الهيكلية:
السد المطاطي المتكامل ، المعروف أيضًا باسم سد المطاط غير المتداخل غير المتداخل ، مصنوع من مواد إطار (نسيج النايلون) ومطاط الغطاء الداخلي والخارجي وفقًا لعملية الصب وعملية - الفلكنة الزمنية.
لا توجد عملية متكررة من الفلك الثانوية والربط الثانوي للجزء المطاطي بأكمله من خلال جسم السد المطاطي بأكمله.
حتى سماكة الغشاء المطاطي ، تكون القوة متسقة ، ولا يوجد ضعف في قسم مفصل اللفة ، وعامل السلامة مرتفع. الغشاء.
قوة حقيبة السد في الاعوجاج واللحمة متسقة ، وليس هناك ضعف
المزايا:
السد المطاطي له الخصائص التالية مقارنة بسد السلوك التقليدي:
1. انخفاض التكلفة والمدخلات الرأسمالية ، انخفض الاستثمار بنسبة 30 ٪ -70 ٪ ، وتوفير الفولاذ بنسبة 30 ٪ -50 ٪ ، والأسمنت المحفوظ بحوالي 50 ٪ ، والخشب المحفوظ بأكثر من 60 ٪.
2. فترة البناء القصيرة: يحتاج تثبيت المثانة الجوية عمومًا إلى 3-15 يومًا فقط ، يمكن إنجاز المشروع وجذب الفوائد في نفس العام.
3. يتكون جسم السد من مواد مرنة مع مقاومة الصدمة ومضادة - القدرة على التشوه ، وتأثير ختم جيد ، وقدرة الانهيار الكامل ، وعدم مقاومة الماء.
4. المستخدمة لبناء النهر الحضري ، والألوان والأساليب الجميلة موصلة لإنشاء ميزات وتجميل البيئة.

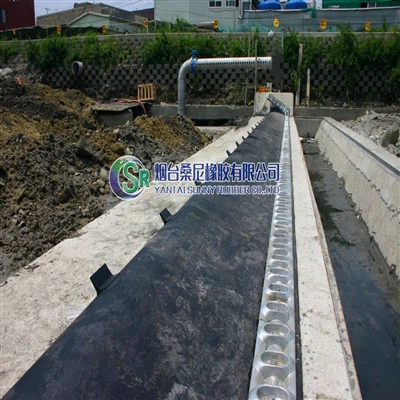

5. تم تصميم عمر الخدمة حتى 15 عامًا ، وعادة ما يكون ذلك مع راحة صيانة وإدارة أقل.
قوة أكياس الهواء السد بأكملها
الوسادة الهوائية السد بأكملها ، والتي تسمى أيضًا لا شيء يتداخل مع الوسادة الهوائية. إنه ينتج وفقًا لتكنولوجيا التصنيع بأكملها ، والتي أدركتها مطبعة المعالجة الكبيرة الفائقة والتكنولوجيا الحاصلة على براءة اختراع للطي وعلاج الكبريتيد. لا تحتوي حقيبة السد بأكملها على عملية الربط والفلكية ، ويمكن أن تكون قوة الشد لجميع الاتجاهات متسقة ، لذلك لا يوجد جزء ضعيف واضح ، مما سيحسن السلامة بشكل كبير. الحياة مضمونة تماما.
1. لا توجد أجزاء ضعيفة في التداخل ، تحسنت بشكل واضح في الأداء والسلامة والموثوقية.
2. الوسادة الهوائية السد المسطحة ، بدون ظاهرة "عقدة" و "عثرة" ، أكثر جمالا.
3. تم تحسين كفاءة الإنتاج بشكل كبير ، والتسليم قصير.
4. تقليل التكلفة ، وزيادة الاستثمار والفوائد الاجتماعية الشاملة.
بيانات سد المطاط المضخمة الهواء
| o سد وسادة الهواء المعلمات التقنية جدول غاز ريدج المشمس - سد ملء | |||||||
| تصميم سد التصميم (م) | نسبة الضغط الداخلي | القوة الشعاعية المحسوبة من الوسادة الهوائية KN/M | نموذج الوسادة الهوائية السد | سد الوسادة الهوائية الفعالة s - محيط القسم (ل) م | طول أرض الوسادة الهوائية السد (د) م | سد وسادة الهواء عرض MM | عامل السلامة |
| 1.0 | 1.00 | 5.00 | SND1.0-100-3 | 3.48 | 0.60 | 10 | 45 |
| 1.5 | 1.00 | 11.25 | SND1.5-100-3 | 5.22 | 0.90 | 10 | 20.00 |
| 2.0 | 1.00 | 20.00 | SND2.0-120-3 | 6.96 | 1.20 | 10 | 13.50 |
| 2.5 | 1.00 | 31.25 | SND2.5-160-3 | 8.70 | 1.50 | 10 | 11.52 |
| 3.0 | 0.90 | 40.50 | SND3.0-200-3 | 10.58 | 1.92 | 12 | 11.11 |
| 3.5 | 0.80 | 49.00 | SND3.5-220-3 | 12.57 | 2.42 | 12 | 10.10 |
| 4.0 | 0.80 | 64.00 | SND4.0-360-3 | 14 | 2.76 | 14 | 12.66 |
| 1. الغاز - ملء جدول المعلمة لتكنولوجيا الوسادة الهوائية السد المذكورة أعلاه هو فقط للاطلاع على مرجع اختيار المستخدمين ، وأنواع المثانة السد ، مع حوالي عشرة أصناف لكل واحد ، يمكن أن ترضي الطلب على إنتاج العملاء. | |||||||
| 2. محيط فعال (ل) من الوسادة الهوائية السد في الطاولة ، باستثناء طول المرساة ؛ إذا تم استخدام مثانة سد خط المرساة المزدوجة بشكل فعال ، فسيتم طرح طول الأرض (D). د هو محيط فعال من ورقة المطاط السفلية. إجمالي طول الترسيخ المطلوب هو محيط وسادة الهواء السد. | |||||||
| 3. سماكة مطاطية الوسادة الهوائية: الطلاء الخارجي أكثر من أو يساوي 2.5 ملم ، فإن السندويش أكثر من أو يساوي 0.5 ملم ، والطلاء الداخلي أكثر من أو يساوي 2.0 مم ، والسماكة الكلية لجميع طبقات الطلاء هو حمل! سمك الوسادة الهوائية السد المطاط. | |||||||
بيانات سد المطاط المضخمة بالماء
| o جدول الحجم الداخلي للمياه المشمسة - ملء سد المطاط | |||||
| تصميم سد التصميم (م) | نسبة الضغط الداخلي | رأس الضغط الداخلي حo(m) | سعة واحدة من الوسادة الهوائية 2/م | إجمالي السعة من الوسادة الهوائية M2/م | ملء وقطر أنبوب MM |
| 1.0 | 1.50 | 1.50 | 1.4403 | 1.4403xl | 150 |
| 1.5 | 1.50 | 2.25 | 3.2407 | 3.2407xl | 200 |
| 2.0 | 1.40 | 2.80 | 6.212 | 6.212xl | 200 |
| 2.5 | 1.40 | 3.50 | 9.7063 | 9.7063xl | 250 |
| 3.0 | 1.30 | 3.90 | 15.4836 | 15.4836xl | 300 |
| 3.5 | 1.30 | 4.55 | 21.0749 | 21.0749XL | 350 |
| 4.0 | 1.25 | 5.00 | 29.448 | 29.448xl | 400 |
| 4.5 | 1.25 | 5.63 | 37.2701 | 37.2701xl | 450 |
| 5.0 | 1.20 | 6.00 | 50.0825 | 50.0825xl | 500 |
| 5.5 | 1.10 | 6.05 | 79.6846 | 79.6846XL | 600 |
مشروع:
اسم المشروع:Jiahe Bridge Huili Rubber Dam Project
عنوان:يانتاي ، شاندونغ
مواصفة:1 امتداد ، ارتفاع 5 أمتار ، 161 متر في الطول
وصف المشروع:أثناء بناء المشروع ، من الصعب تخيل الصعوبة التقنية المتمثلة في 5- meter --سد مطاطي عالي المدى ، والذي قام بردع مصنعي السد المطاطي الآخر في الصين. أكمل Sunny Rubber بنجاح تصميم وتركيب وتكليف المشروع باستخدام تقنية المتقدمة لمرة واحدة ، والتي تم تقييمها بشكل كبير والتعرف عليها من قبل العملاء. فتح المشروع تصميم Yantai Sunny Rubber Co. ، Ltd. ، في شركة LTD.
اسم المشروع:داغو جيهه غونغ جيا داو سد المطاط
عنوان المشروع:يانتاي ، شاندونغ
مواصفة:3 امتداد ، 2.5 متر في الطول ، 195 متر سد في الطول
وصف المشروع:يقع المشروع في Dagukou of Jiahe River في Yantai ، والذي يحتاج إلى وظيفة الاحتفاظ بالمياه. بعد التفتيش والتحقيق في قسم الحفاظ على المياه يانتاي ، كان السد يعمل بأمان وبشكل آمن في السنوات الأخيرة.
ملف تعريف الشركة
تأسست Yantai Sunny Rubber Co. ، Ltd في عام 2005 ، وتقع في منطقة التنمية الاقتصادية في مدينة Qixia ، مقاطعة شاندونغ. إنها عالية - Enterprise. المنتجات الرئيسية هي بوابة Spillway التي تعمل بالهواء المضغوط ، سد المطاط ، حزام المرشح ، حزام النقل ، إلخ.
تبلغ ورشة العمل 22000 متر مربع ، ومعدات 200 مجموعة ، العامل 230. وتمتلك 11 براءة اختراع للاختراع ، و 18 براءة اختراع للفائدة. مع القدرة الكاملة للتصميم والإنتاج والتركيب وما بعد المبيعات ، تم بناء أكثر من 100 بوابة من البوابات من قِبل Sunny في محطات توليد الطاقة وإدارة النهر. منتجاتنا تصدير أيضًا إلى إيطاليا وتايلاند والفلبين وجنوب إفريقيا والأرجنتين وما إلى ذلك.
